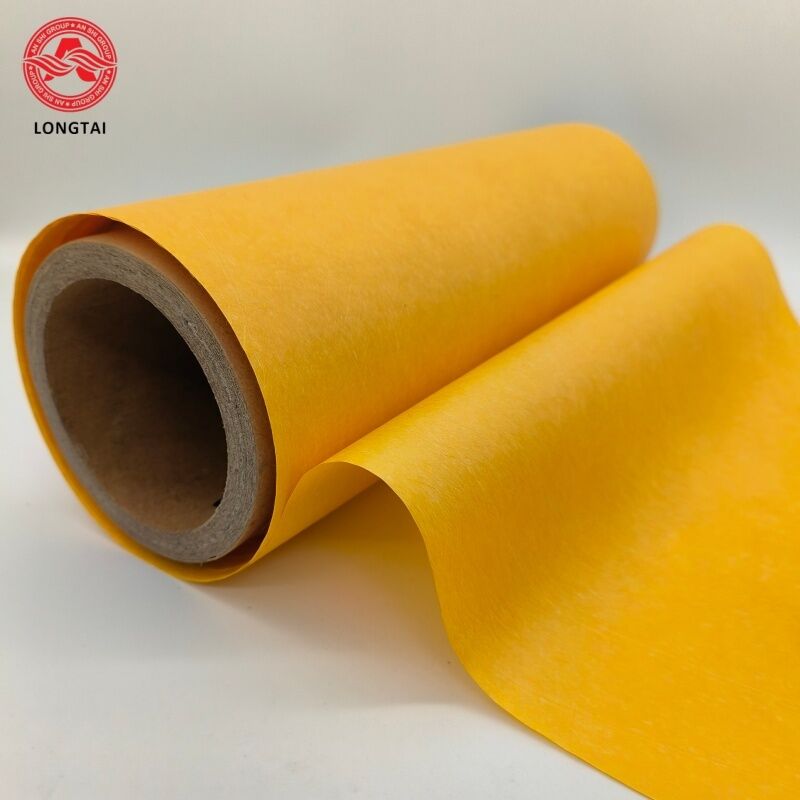

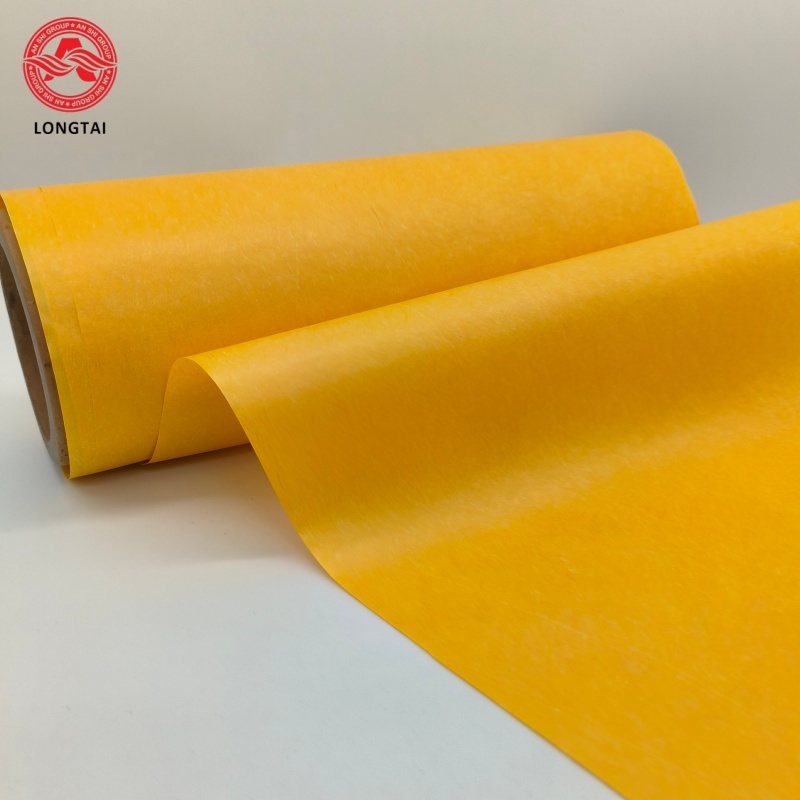

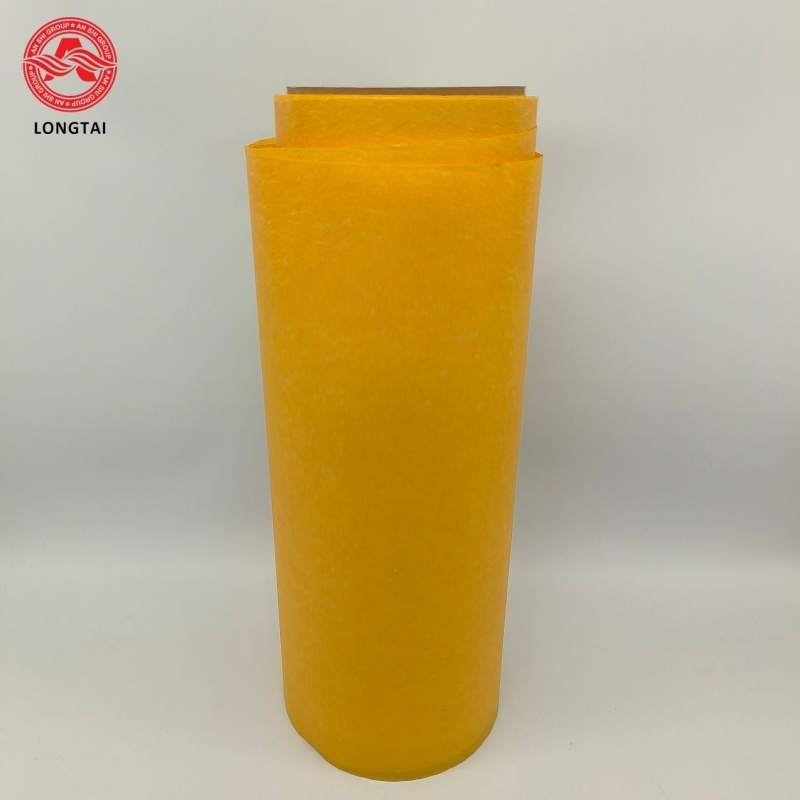

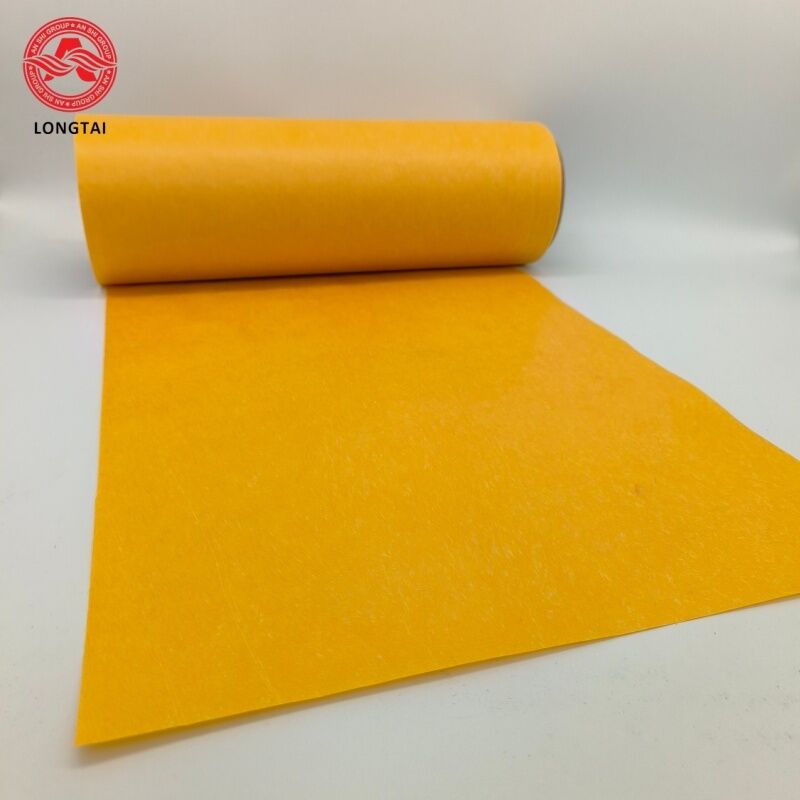

Carta poliammida resistente al calore a 280°C, isolamento affidabile tra fasi e giri per lo statore del motore

Questa carta isolante poliammida ad alte prestazioni è stata appositamente sviluppata per l'isolamento a carica di trasformatori ad alta temperatura a secco e immersi in olio.Supporta il funzionamento continuo a lungo termine a 210°C-280°C, molto superiore al limite di resistenza al calore dei materiali isolanti convenzionali di classe H (180°C), classificati come substrato isolante di classe C ad altissima resistenza al calore.

Prodotto con tecnologia di formazione di fibre di poliammide di alta purezza, integra un isolamento elettrico superiore, resistenza meccanica e stabilità termica.Sconfigge i difetti della carta aramida tradizionale, come l'attenuazione dielettrica, riduzione dimensionale e scarsa resistenza all'invecchiamento dell'olio a alta temperatura, che corrisponde perfettamente alle esigenze di isolamento delle zone di punto caldo nei trasformatori di potenza di fascia alta.

• Spessore: 0,06 mm ~ 0,3 mm, larghezza di taglio personalizzata disponibile
• Resistenza dielettrica: ≥ 15 kV, prestazioni di isolamento stabili a alta temperatura continua
• Proprietà meccaniche: resistenza alla trazione longitudinale ≥ 160 MPa, resistenza alla lacerazione > 4 kN/m, flessibile per avvolgimento automatico senza crepe
• Durabilità termica: temperatura di funzionamento a lungo termine 210°C~280°C, nessun ammorbidimento, restringimento o volatilizzazione tossica sotto elevato calore persistente
• Resistenza chimica: inerte all'olio isolante del trasformatore, impregnante vernice, solventi acidi e alcalini, senza polverizzazione o degradazione dopo una lunga immersione

• Ultra elevata resistenza al calore: servizio stabile a lungo termine a 210°C, resistente all'impatto di surriscaldamento istantaneo durante il sovraccarico del trasformatore, prolungando notevolmente la vita utile dell'apparecchiatura
• Prestazioni dielettriche affidabili: leggero calo della tensione di rottura sotto elevata temperatura, alta frequenza e immersione in olio, che limita l'accumulo di carica spaziale e la scarica parziale
• Straordinaria robustezza meccanica: elevata resistenza alla trazione e alla rottura, buona flessibilità per l'avvolgimento della bobina e il rivestimento interstrato senza danni
• Basso restringimento termico: dimensione stabile in un ampio intervallo di temperatura, nessuna deformazione dopo un lungo funzionamento ad alta temperatura per garantire la struttura isolante dell'avvolgimento
• Ritardante della fiamma e ecologico: autoestinguente, privo di alogeni e zero emissioni di gas nocivi ad alta temperatura, conforme alle norme di sicurezza antincendio per trasformatori a secco

La carta isolante poliammida funge da isolante flessibile per il rivestimento interno della fessura, isolante inter-torno e separatore inter-fase per gli statori.

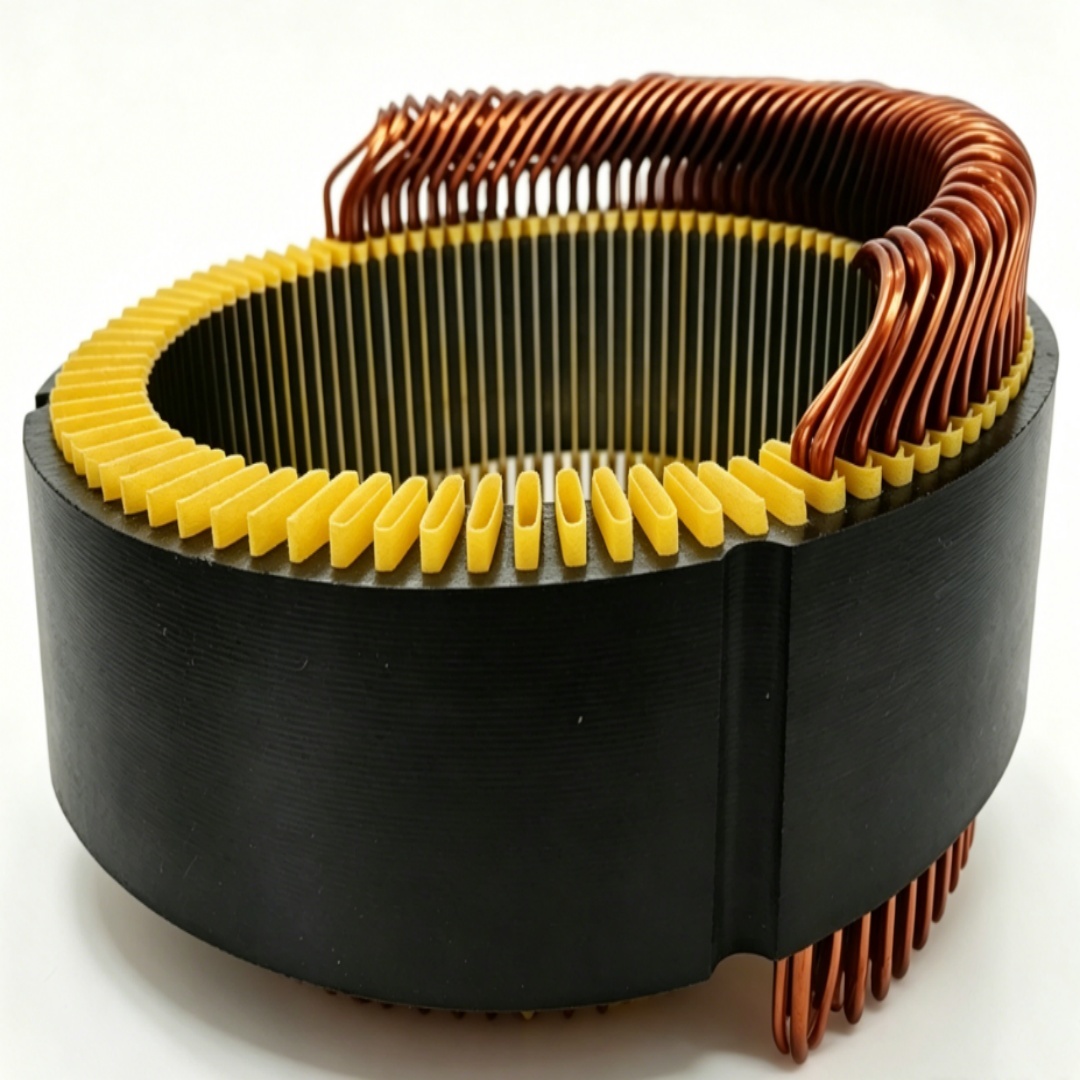

Funge da isolante di terra primario tra i conduttori di avvolgimento e il nucleo dello statore (il componente di isolamento modellato bianco mostrato nel tuo statore a filo piatto a perno).

1. Isolamento delle fessure (applicazione di base)

   Allineato tra la parete interna del nucleo dello statore in acciaio al silicio e le avvolgimenti in rame, isola elettricamente la laminazione del nucleo conduttivo dai conduttori di avvolgimento per prevenire i cortocircuiti di rottura a terra.La sua proprietà flessibile consente una perfetta conformità al contorno irregolare degli slot dello statore, il che lo rende un materiale indispensabile per i motori a filo piatto a perno.

2. Isolamento interfase

   Infilati tra avvolgimenti in rame trifase per evitare cortocircuiti di contatto tra conduttori di diverse fasi elettriche.

3. Cushion di rivestimento

   Matto tampone flessibile posizionato sul fondo dei ripieghi di avvolgimento per assorbire le vibrazioni e prevenire che i bordi affilati del filo di rame si graffi e danneggiino la pellicola isolante dello smalto del filo.

Funzione principale: Barriera di isolamento conformale flessibile per isolare i circuiti conduttivi, su misura per le cavità strette e flessibili.
